ساندویچ پانل سردخانه

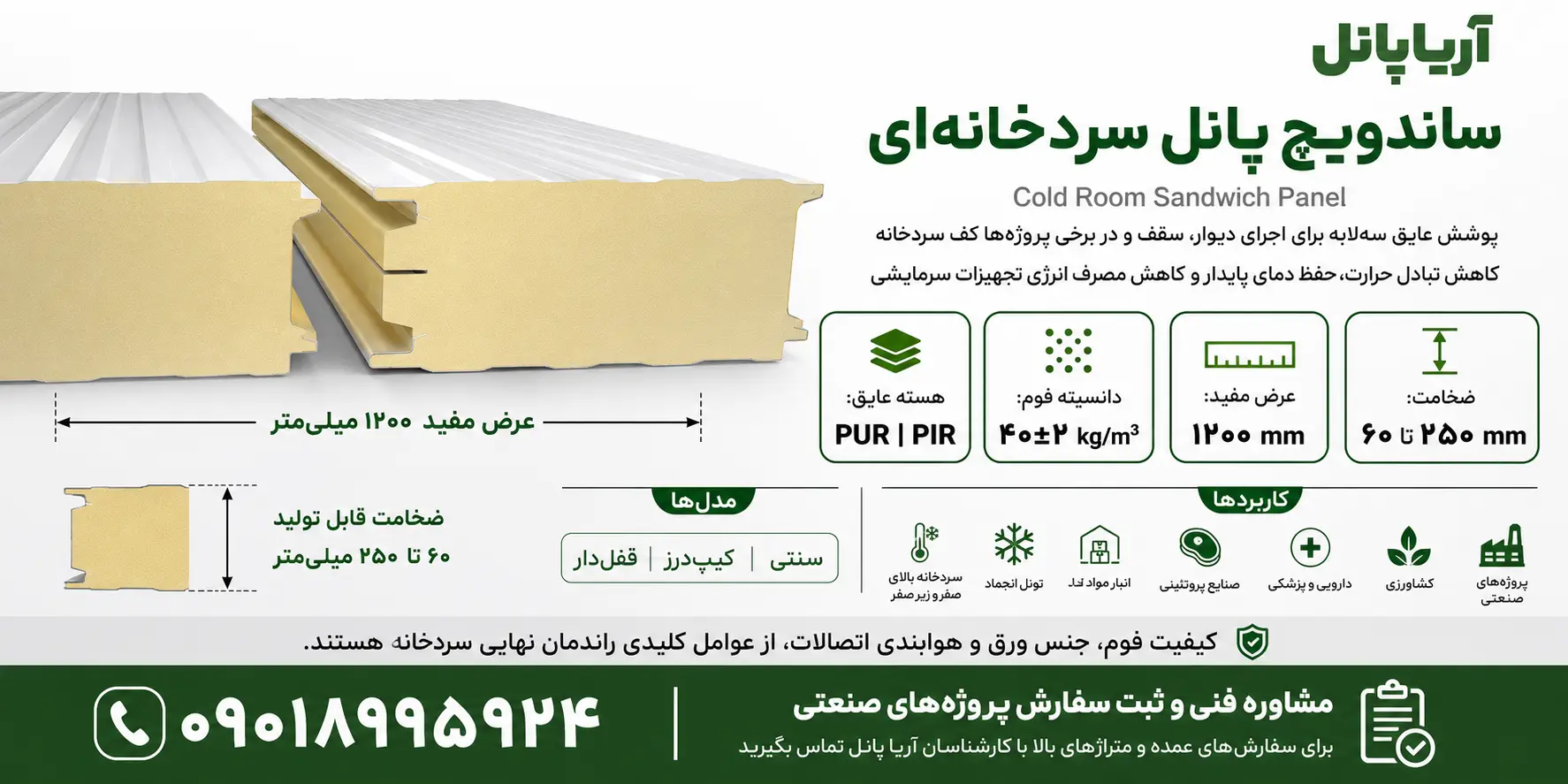

ابعاد ساندویچ پانل سردخانه‌ای براساس دمای موردنیاز، نوع کاربری سردخانه، ابعاد سازه و شرایط حمل‌ونقل انتخاب می‌شود. مهم‌ترین مشخصات ابعادی این محصول شامل ضخامت عایق، عرض کل، عرض مفید و طول پانل است.

عرض مفید، بخشی از پانل است که پس از اتصال دو قطعه، سطح دیوار یا سقف را پوشش می‌دهد؛ درحالی‌که عرض کل، زبانه‌ها و قسمت‌های درگیر در اتصال را نیز شامل می‌شود. در پانل سردخانه‌ای کیپ‌درز، عرض کل ۱۲۱۵±۰٫۵۰ میلی‌متر و عرض مفید ۱۲۰۰±۰٫۵۰ میلی‌متر است. ضخامت این پانل نیز در اندازه‌های ۶۰ تا ۲۵۰ میلی‌متر تولید می‌شود.

هسته عایق می‌تواند از پلی‌یورتان PUR در رده‌های B1، B2 و B3 یا پلی‌ایزوسیانورات PIR ساخته شود. دانسیته عایق ۴۰±۲ کیلوگرم بر مترمکعب است و ورق‌های رویه و زیره از گالوانیزه، آلوزینک یا آلومینیوم پیش‌رنگ‌شده با ضخامت‌های ۰٫۲ تا ۰٫۷ میلی‌متر انتخاب می‌شوند.

طول پانل با توجه به ابعاد پروژه و محدودیت‌های حمل‌‌ونقل قابل سفارش است. انتخاب ضخامت نیز باید بر اساس دمای کاری سردخانه، شرایط اقلیمی، ابعاد فضا و نوع محصول نگهداری‌شده انجام شود.

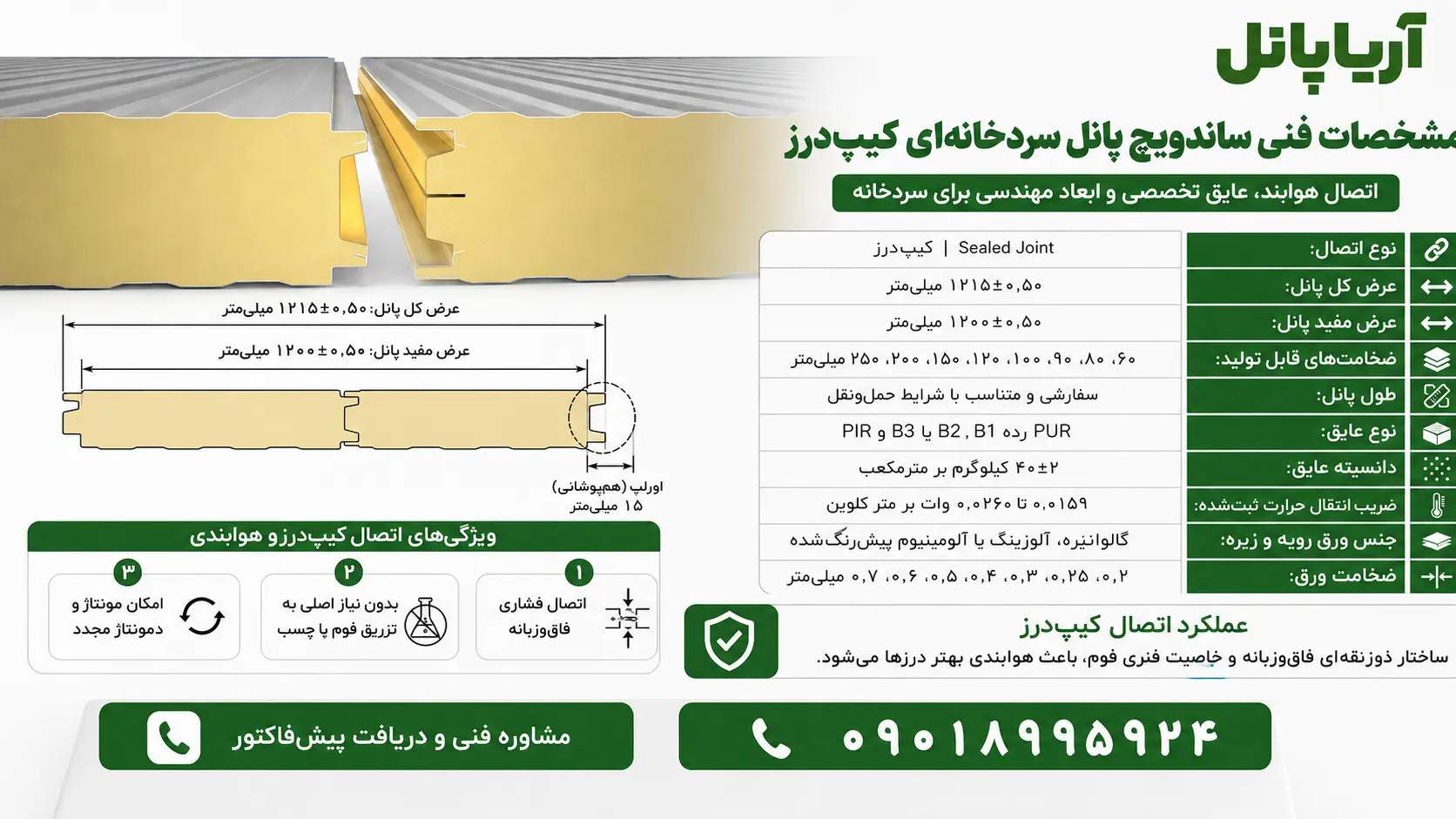

مشخصات فنی ساندویچ پانل سردخانه‌ای کیپ‌درز

در اتصال کیپ‌درز، یک یا دو سطح ذوزنقه‌ای متناسب با ضخامت پانل در قسمت فاق‌وزبانه ایجاد می‌شود. خاصیت فنری فوم باعث فشرده‌شدن سطوح اتصال و افزایش هوابندی درزها می‌شود.

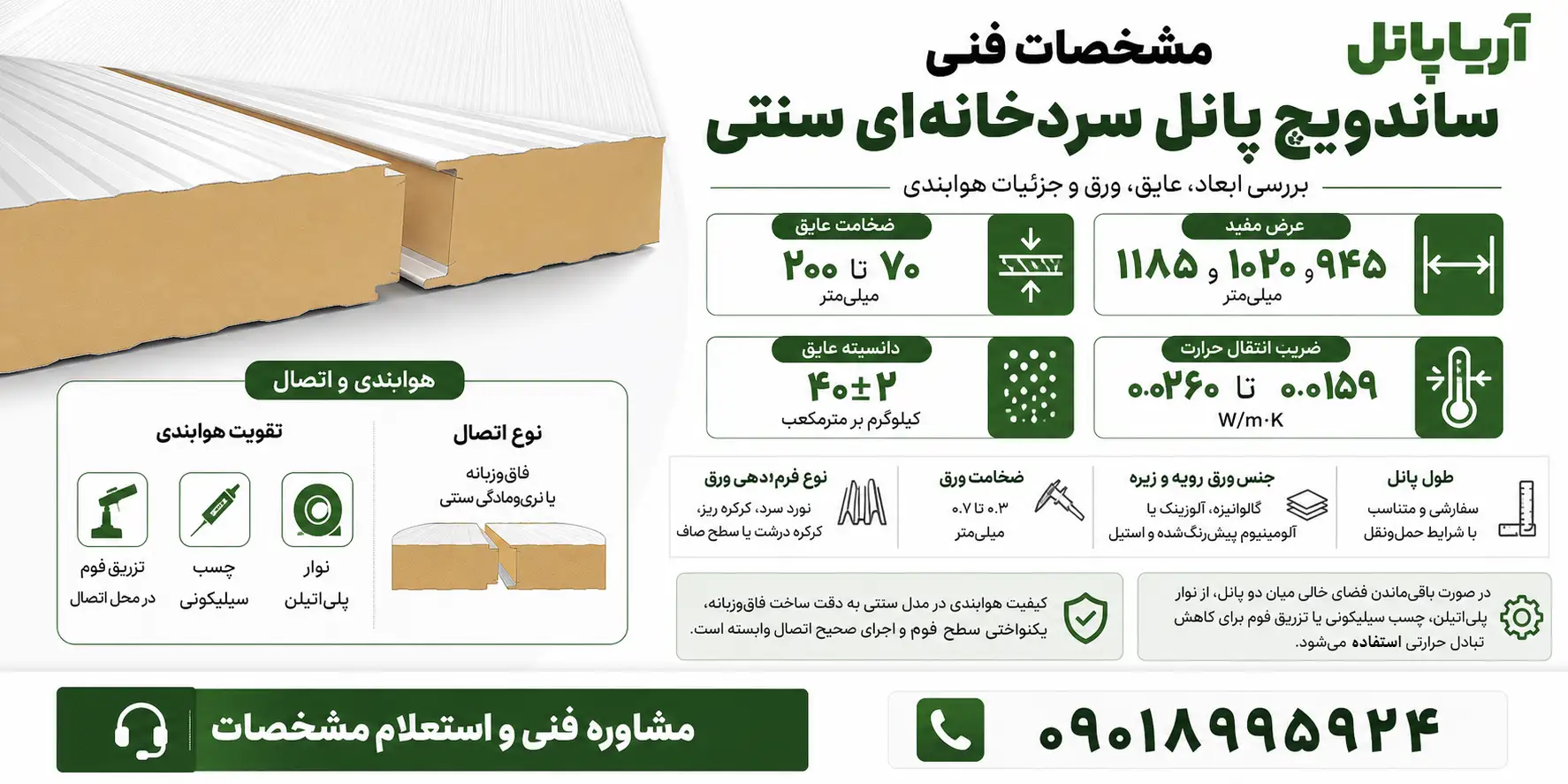

مشخصات فنی ساندویچ پانل سردخانه‌ای سنتی

در مدل سنتی، کیفیت هوابندی به دقت ساخت فاق‌وزبانه، یکنواختی سطح فوم و اجرای صحیح اتصال وابسته است. در صورت باقی‌ماندن فضای خالی میان دو پانل، از نوار پلی‌اتیلن، چسب سیلیکونی یا تزریق فوم برای کاهش تبادل حرارتی استفاده می‌شود. مشخصات عددی این مدل شامل ضخامت‌های ۷۰ تا ۲۰۰ میلی‌متر و عرض‌های مفید ۹۴۵، ۱۰۲۰ و ۱۱۸۵ میلی‌متر است.

مشخصات ساندویچ پانل سردخانه‌ای قفل‌دار

مدل قفل‌دار بیشتر یک سیستم اتصال سفارشی محسوب می‌شود و در اطلاعات فنی ارائه‌‌شده، جدول ابعادی جداگانه‌ای برای آن تعیین نشده است. این اتصال برای بهبود هوابندی و نصب سریع‌تر، به‌ویژه در محل اتصال دیوارهای سردخانه به سقف، مورد استفاده قرار می‌گیرد.

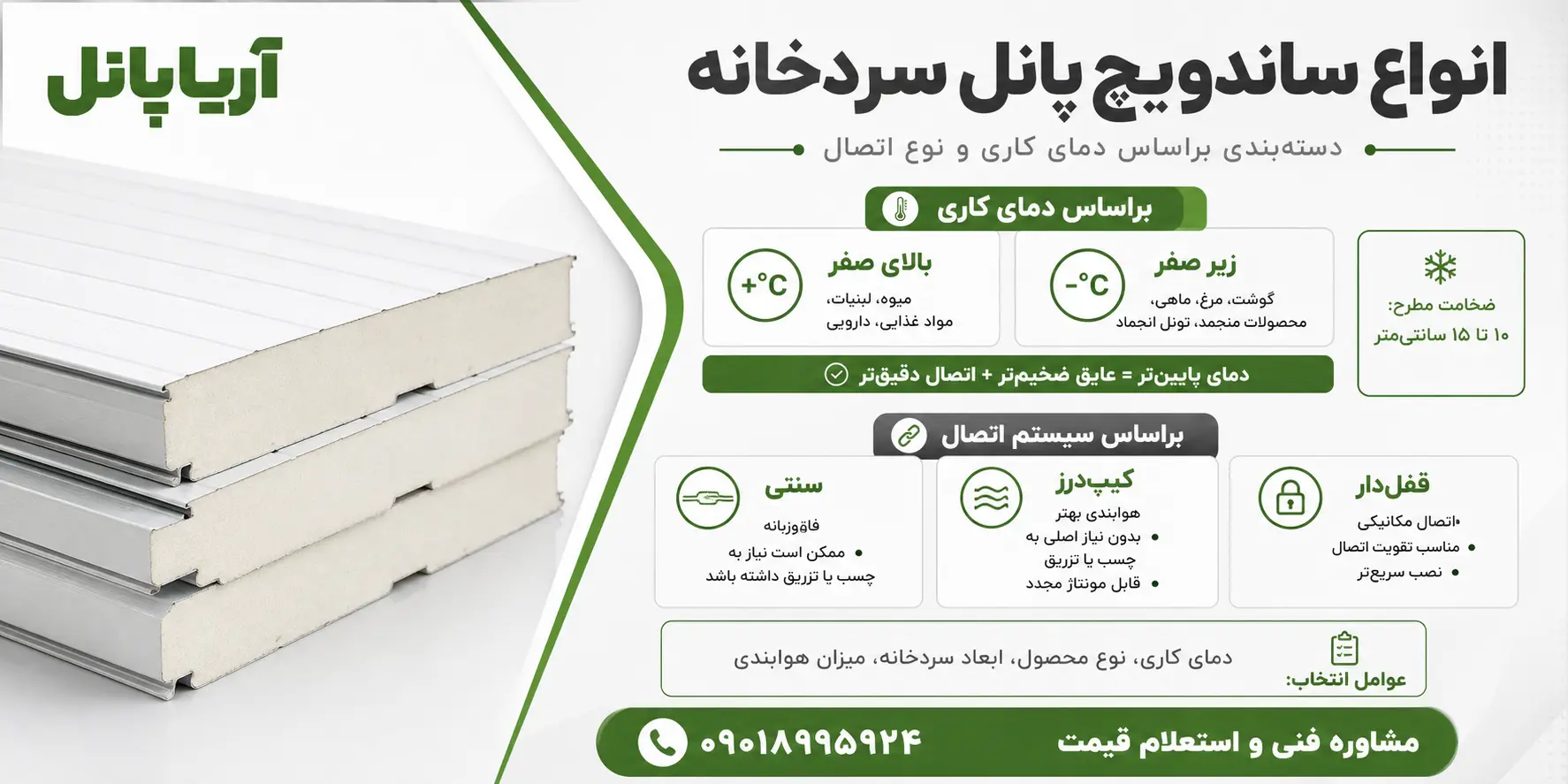

انواع ساندویچ پانل سردخانه‌ای را می‌توان براساس نوع کاربری سردخانه، جنس عایق و سیستم اتصال پانل‌ها دسته‌‌بندی کرد. دمای کاری، ابعاد فضای سردخانه، نوع محصول نگهداری‌شده و میزان هوابندی موردنیاز، مهم‌ترین عوامل انتخاب نوع پانل هستند. هرچه دمای داخلی سردخانه پایین‌تر باشد، ضخامت عایق و کیفیت اتصال پانل‌ها اهمیت بیشتری پیدا می‌کند؛ زیرا ضعف در عایق‌کاری یا وجود درز میان پانل‌ها باعث افزایش مصرف انرژی و فشار بیشتر بر تجهیزات سرمایشی می‌شود.

انواع براساس دمای کاری

ساندویچ پانل‌های سردخانه‌ای براساس دمای کاری به دو گروه زیر تقسیم می‌شوند:

ساندویچ پانل سردخانه بالای صفر

این نوع پانل برای ساخت سردخانه‌هایی استفاده می‌شود که محصولات را در دمای بالاتر از نقطه انجماد نگهداری می‌کنند. سردخانه‌های نگهداری میوه و صیفی‌جات، مواد غذایی، محصولات لبنی، دارویی و برخی مواد اولیه صنعتی در این گروه قرار می‌گیرند.
در سردخانه‌های بالای صفر، ضخامت پانل باید براساس دمای هدف، مدت نگهداری محصول، شرایط آب‌وهوایی محل پروژه و میزان رفت‌وآمد انتخاب شود. استفاده از عایق مناسب و اتصال هوابند، از ورود هوای گرم و افزایش مصرف انرژی جلوگیری می‌کند.

2. ساندویچ پانل سردخانه زیر صفر

ساندویچ پانل سردخانه زیر صفر برای نگهداری محصولات منجمد، مواد پروتئینی، گوشت، مرغ، ماهی و اجرای تونل‌های انجماد مورد استفاده قرار می‌گیرد. در این سردخانه‌ها اختلاف دمای فضای داخلی و محیط بیرون بیشتر است؛ بنابراین استفاده از پانل ضخیم‌تر و اتصال دقیق‌تر ضرورت دارد.
برای سردخانه‌های زیر صفر، پانل‌های پلی‌یورتان با ضخامت حدود ۱۰ تا ۱۵ سانتی‌متر از گزینه‌های مطرح‌شده هستند. انتخاب نهایی ضخامت باید براساس دمای کاری، ابعاد سردخانه و نوع محصول نگهداری‌شده انجام شود.

انواع ساندویچ پانل سردخانه براساس سیستم اتصال

علاوه بر نوع کاربری، پانل‌های سردخانه‌ای از نظر شکل اتصال نیز به مدل‌های سنتی، کیپ‌‌درز و قفل‌دار تقسیم می‌شوند.

1. ساندویچ پانل سردخانه‌ای سنتی

در مدل سنتی، پانل‌ها با اتصال فاق‌وزبانه یا نری‌ومادگی در کنار یکدیگر قرار می‌گیرند. هوابندی این مدل به دقت تولید محل اتصال، یکنواختی سطح فوم و کیفیت نصب وابسته است. برای تکمیل آب‌بندی و هوابندی درزها ممکن است از چسب سیلیکونی، نوار پلی‌‌اتیلن یا تزریق فوم استفاده شود.

2. ساندویچ پانل سردخانه‌ای کیپ‌درز

در مدل کیپ‌درز یا Sealed Joint، متناسب با ضخامت پانل، یک یا دو سطح ذوزنقه‌ای در قسمت فاق‌وزبانه ایجاد می‌شود. شیار بخش زبانه و خاصیت فنری فوم باعث می‌شوند سطوح اتصال هنگام نصب تحت فشار قرار گیرند و درز میان پانل‌ها بدون نیاز اصلی به چسب یا تزریق فوم، هوابندی شود.
این ساختار امکان مونتاژ، دمونتاژ و جابه‌جایی مجدد پانل‌ها را نیز فراهم می‌کند.

3. ساندویچ پانل سردخانه‌ای قفل‌دار

پانل قفل‌دار به اتصالات مکانیکی سردخانه‌ای مجهز می‌شود و بیشتر برای تقویت اتصال قطعات، به‌خصوص در محل اتصال دیوارها به سقف، کاربرد دارد. استفاده از قفل سردخانه‌ای باعث محکم‌ترشدن اتصال، افزایش سرعت نصب و بهبود هوابندی سازه می‌شود. این مدل متناسب با نیاز و مشخصات هر پروژه تولید می‌شود.

قیمت ساندویچ پانل سردخانه به مشخصات فنی محصول و شرایط هر پروژه بستگی دارد و نمی‌توان برای همه سفارش‌ها یک نرخ ثابت در نظر گرفت. مهم‌ترین عوامل مؤثر بر قیمت نهایی عبارت‌اند از:

• نوع پانل (سنتی، کیپ‌درز یا قفل‌دار)
• ضخامت عایق و انتخاب نوع هسته (PUR یا PIR)
• جنس و ضخامت ورق‌های رویه و زیره
• طول سفارشی و متراژ کل سفارش
• محل تحویل پروژه

نکته: هزینه حمل و نصب نیز بر اساس شهر پروژه و شرایط اجرایی به‌صورت جداگانه محاسبه می‌شود.

در زمان خرید ساندویچ پانل سردخانه، انتخاب محصول فقط بر اساس قیمت هر مترمربع کافی نیست. پانل باید متناسب با دمای کاری سردخانه، نوع محصول نگهداری‌شده، میزان رفت‌وآمد، شرایط محیطی و جزئیات اتصال انتخاب شود تا هوابندی و عملکرد حرارتی مناسبی داشته باشد.

برای دریافت پیشنهاد فنی و پیش‌فاکتور دقیق، کافی است متراژ تقریبی، دمای موردنیاز، شهر پروژه، نوع کاربری و نیاز خود به حمل یا نصب را در اختیار کارشناسان آریا پانل قرار دهید. پس از بررسی اطلاعات پروژه، مشخصات نهایی (مدل پانل، ضخامت عایق، نوع ورق و ساختار اتصال) تعیین شده و پیش‌فاکتور دقیق ارائه خواهد شد.

برای استعلام قیمت روز و ثبت نهایی سفارش، همین حالا مشخصات پروژه خود را برای واحد فروش آریا پانل ارسال کنید.

ساندویچ پانل سردخانه از یک هسته عایق یکپارچه میان دو ورق محافظ تشکیل می‌شود. هسته میانی وظیفه کنترل انتقال حرارت را بر عهده دارد و ورق‌های رویه و زیره، از عایق در برابر رطوبت، ضربه، شست‌وشو و شرایط محیطی محافظت می‌کنند. نوع عایق و جنس ورق باید متناسب با الزامات فنی و شرایط بهره‌برداری سردخانه انتخاب شود.

هسته عایق پلی‌یورتان PUR

پلی‌یورتان سخت یا PUR عایقی سلول‌بسته و رایج در تولید پانل‌های سردخانه‌ای است. این عایق به دلیل عملکرد حرارتی مناسب و هزینه اقتصادی‌تر، در بسیاری از سردخانه‌های عمومی، انبارهای مواد غذایی و پروژه‌های صنعتی مورد استفاده قرار می‌گیرد.

هسته عایق پلی‌ایزوسیانورات PIR

پلی‌ایزوسیانورات یا PIR از خانواده عایق‌های پلی‌یورتانی است، اما ساختار شیمیایی متفاوتی دارد و در برابر حرارت و حریق رفتار بهتری نشان می‌دهد. این عایق بیشتر برای پروژه‌هایی انتخاب می‌شود که الزامات ایمنی حریق و پایداری حرارتی در آن‌ها اهمیت بالاتری دارد.

جنس ورق رویه و زیره

ورق‌های رویه و زیره می‌توانند از گالوانیزه، آلوزینک، آلومینیوم پیش‌رنگ‌شده و در برخی سفارش‌ها استیل انتخاب شوند. در محیط‌های مرطوب یا قابل شست‌وشو، مقاومت پوشش ورق در برابر خوردگی اهمیت بیشتری دارد؛ در فضاهای بهداشتی نیز سطح صاف، مقاوم و قابل نظافت در اولویت قرار می‌گیرد. جنس ورق باید براساس میزان رطوبت، دفعات شست‌وشو، شرایط محیطی و الزامات بهداشتی پروژه تعیین شود.

ساندویچ پانل سردخانه برای ساخت فضاهای نگهداری، فرآوری و توزیع محصولاتی به کار می‌رود که باید در شرایط دمایی کنترل‌شده قرار داشته باشند. مهم‌ترین موارد استفاده از این محصول عبارت‌اند از:

1. صنایع غذایی و لبنی: اجرای اتاق‌های سرد نگهداری مواد اولیه، محصولات لبنی، غذاهای آماده و فرآورده‌های بسته‌بندی‌شده
2. صنایع پروتئینی و شیلات: ساخت سردخانه‌های مرتبط با گوشت، مرغ، ماهی، میگو و سایر فرآورده‌های پروتئینی
3. کشاورزی و باغداری: نگهداری میوه، سبزی، صیفی‌جات و محصولات برداشت‌شده پیش از بسته‌بندی یا عرضه
4. صنایع دارویی و پزشکی: ساخت فضاهای سرد موردنیاز برای نگهداری دارو، واکسن و برخی مواد حساس آزمایشگاهی
5. انبارهای محصولات منجمد و تونل انجماد: اجرای محفظه‌های مخصوص انجماد یا نگهداری کالاهای منجمد
6. مراکز توزیع و فروشگاه‌های بزرگ: ایجاد اتاق سرد در انبارهای زنجیره تأمین، مراکز پخش و مجموعه‌های فروشگاهی
7. سردخانه‌های پیش‌ساخته و متحرک: ساخت اتاق‌های سرد قابل نصب، کانتینرهای عایق و محفظه‌های حمل سرد

استفاده از ساندویچ پانل سردخانه‌ای در مقایسه با مصالح سنتی، عایق‌کاری دقیق‌تر و اجرای سریع‌تر سردخانه را امکان‌پذیر می‌کند. البته دستیابی به این مزایا به انتخاب ضخامت مناسب، کیفیت عایق، جنس ورق و اجرای صحیح اتصالات بستگی دارد.

• کاهش تبادل حرارت: هسته عایق پانل، انتقال حرارت میان فضای داخلی و محیط بیرون را محدود کرده و به حفظ دمای پایدار سردخانه کمک می‌کند.
• کاهش مصرف انرژی: عایق‌کاری و هوابندی مناسب از هدررفت برودت جلوگیری می‌کند؛ در نتیجه تجهیزات سرمایشی برای حفظ دمای تعیین‌شده، تحت فشار کمتری قرار می‌گیرند و مصرف برق کاهش پیدا می‌کند.
• مقاومت در برابر نفوذ رطوبت: ساختار عایق و پوشش فلزی پانل، انتقال رطوبت را کاهش می‌دهد و برای محیط مرطوب سردخانه مناسب است.
• نصب سریع‌تر نسبت به مصالح سنتی: پانل‌ها به‌صورت پیش‌ساخته تولید می‌شوند و اتصال آن‌ها در محل پروژه، زمان اجرا و میزان نیروی انسانی موردنیاز را کاهش می‌دهد.
• وزن کم و کاهش بار مرده سازه: وزن پایین پانل در کنار استحکام مناسب، فشار کمتری به اسکلت سردخانه وارد می‌کند و بارگیری، حمل و اجرای آن را آسان‌تر می‌سازد.
• سطح بهداشتی و قابل شست‌وشو: سطح فلزی پانل‌ها امکان نظافت و شست‌وشوی فضای سردخانه را فراهم می‌کند و برای نگهداری محصولات غذایی، دارویی و بهداشتی مناسب است.
• هوابندی بهتر اتصالات: استفاده از اتصال دقیق فاق‌وزبانه، کیپ‌درز یا قفل سردخانه‌ای، احتمال عبور هوا از محل اتصال پانل‌ها و تغییر دمای فضای داخلی را کاهش می‌دهد.
• مقاومت مناسب در برابر فشار، باد و زلزله: اتصال اصولی پانل‌ها و نصب صحیح آن‌ها، پایداری پوشش سردخانه را در برابر فشارهای محیطی، باد شدید و حرکات سازه‌ای افزایش می‌دهد.
• مقاومت در برابر خوردگی و زنگ‌زدگی: انتخاب ورق مناسب مانند آلوزینک، مقاومت سطح پانل را در برابر رطوبت، خوردگی و شرایط محیطی سردخانه افزایش می‌دهد.
• امکان مونتاژ و دمونتاژ مجدد: در پانل‌های دارای اتصال کیپ‌درز، امکان بازکردن، جابه‌جایی و نصب مجدد پانل‌ها بدون وابستگی اصلی به تزریق فوم یا چسب وجود دارد.

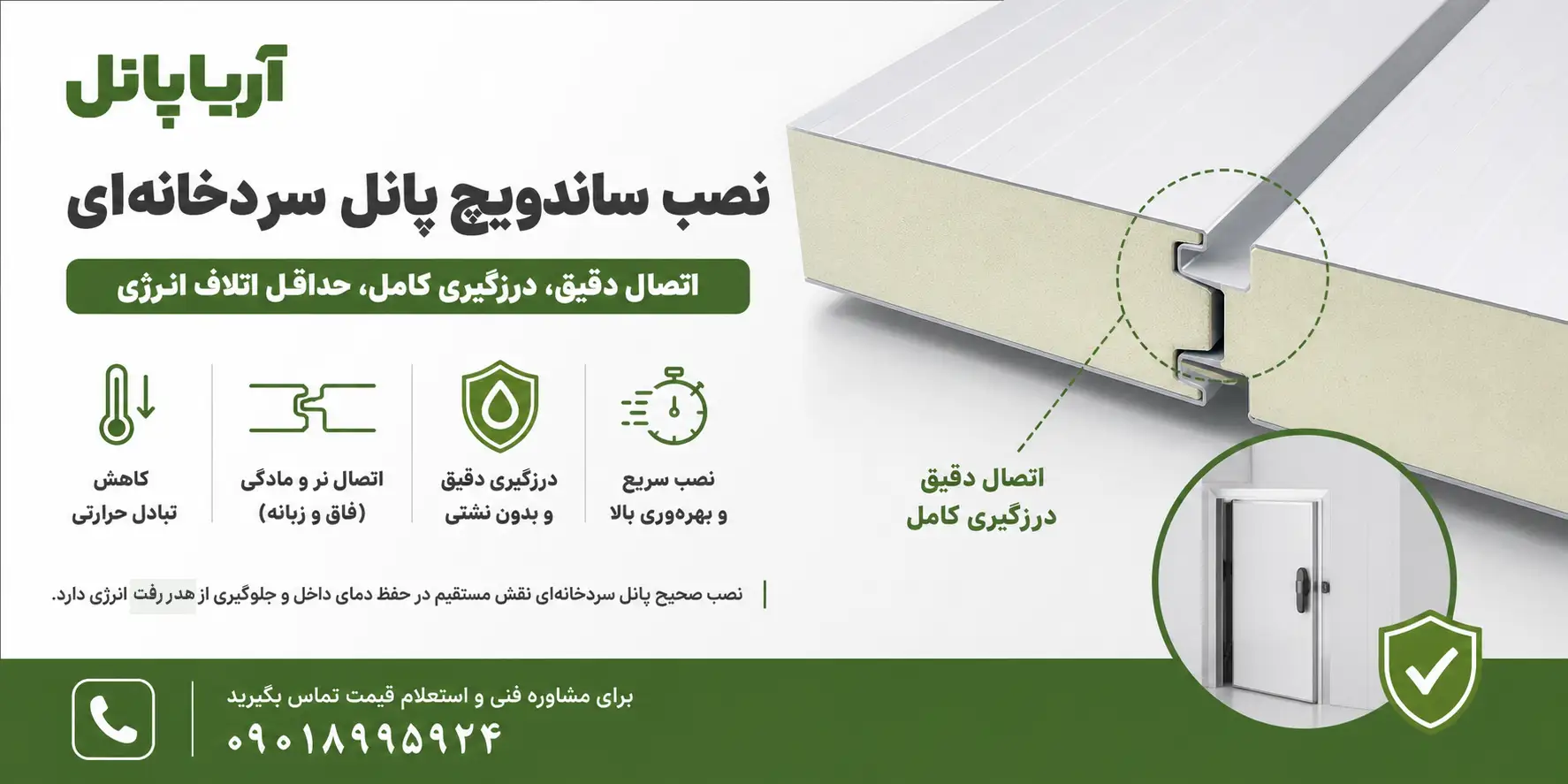

یکی از مهم‌ترین موضوعاتی که در ساخت سردخانه‌ها مطرح است نصب ساندویچ پانل سردخانه ای است. همانطور که می‌دانید تبادل حرارتی داخل و بیرون سردخانه باید به حداقل برسد. پس نیازمند کیفیت بالای عایق پانل و علاوه بر آن چفت و بست و درزگیری بی عیب و نقص این پانل‌ها در کنار هم است. بنابراین این پانل‌ها را همراه با نرو مادگی یا اصطلاحا فاق و زبانه طراحی می‌کنند. طراحی اینگونه باعث اتصالی پایدار میان آن‌هامی شود. در این صورت اتصال این پانل‌ها با کف و درزگیری‌های درب سردخانه می‌ماند که باید با تکیه بر تخصص و مهارت بالا انجام شود.

انواع ساندویچ پانل های سردخانه ای فرایند نصب بسیار ساده‌ای دارند و در مدت زمانی کوتاهی قابلیت نصب دارند. هدف اصلی استفاده از پانل سردخانه‌ای جلوگیری از اتلاف انرژی است. بنابراین در نصب این پانل‌ها از تجهیزات و یراق آلات به خصوصی استفاده می‌شود تا احتمال عبور هوا از دیواره‌های سردخانه را به حداقل برساند.

خرید ساندویچ پانل سردخانه دست دوم ممکن است در ابتدا ارزان‌تر به نظر برسد، اما سلامت هسته عایق، میزان جذب رطوبت، وضعیت فاق‌وزبانه، محل پیچ‌ها و برش‌های قبلی معمولاً به‌طور دقیق مشخص نیست. این ایرادها می‌توانند هوابندی پانل را کاهش دهند، پرت مصالح را بالا ببرند و هزینه نصب و ترمیم را افزایش دهند.

به همین دلیل، برای اجرای سردخانه پیشنهاد می‌شود از ساندویچ پانل نو استفاده شود تا ضخامت، نوع عایق، جنس ورق و طول قطعات متناسب با پروژه انتخاب شوند. آریا پانل ساندویچ پانل سردخانه دست دوم عرضه نمی‌‌کند و محصولات نو را براساس مشخصات فنی و شرایط هر پروژه تأمین می‌کند.

ساندویچ پانل سردخانه | قیمت، خرید، مشخصات فنی، ابعاد و عکس

سفارش و خرید انواع ساندویچ پانل سردخانه ای | عکس، مشخصات فنی، کاربردها و مزایای پانل سردخانه ای | نصب، ابعاد، بهترین و باکیفیت ترین پانل ساندویچی کلد روم

• گوشه: در محل تقاطع سه دیوار با یکدیگر نصب می‌شوند.
• کرو و نبشی: جهت نصب در تقاطع دو دیوار
• جوینت کم لاک (com lock): برای نصب صفحات به یکدیگر به کار می‌رود.
