شاخص‌های آکوستیک ساندویچ پانل

شاخص‌های کلیدی آکوستیک به زبان ساده

• Rw / STC: شاخص کاهش صدای هوابرد از جداره (dB). هرچه بزرگ‌تر، عبور صدا کمتر. C و C_tr سازگارکننده‌های طیفی‌اند (برای نویز گفتار/ترافیک).
• NRC / αw: شاخص جذب صوتِ روکش داخلی. ۰ یعنی بازتاب کامل، ۱ یعنی جذب کامل.
• نوفهٔ باران (L_IA,2): سطح صدای باران روی سقف فلزی پانلی (dB). هرچه کوچک‌تر، آرام‌تر.
• D_nT,w / R′_w میدان: شاخص‌های «میدانی» که اثر پژواک و انتقال جانبی را هم منعکس می‌کنند (معمولاً کمتر از آزمایشگاه).

چه چیزهایی روی عملکرد آکوستیک اثر دارند؟

• هسته و ضخامت: پشم‌سنگ به‌دلیل تلفات برشی و دانسیتهٔ بالاتر، Rw بیشتری می‌دهد؛ ضخامت بیشتر، معمولاً dB بالاتر.
• روکش و پروفیل: ورق بیرونی ضخیم‌تر/پروفیل عمیق‌تر → نوفهٔ باران کمتر و سفتی بالاتر (گزینه‌ها در روکش‌ها).
• سوراخ‌کاری روکش داخلی: همراه با هستهٔ معدنی → جذب صوت (NRC/αw) بالا برای کاهش پژواک.
• درزها و نفوذها: کوچک‌ترین نشتی هوا می‌تواند چند dB از Rw کم کند؛ آب‌بندی و نواربندی حیاتی‌اند.
• انتقال جانبی: مسیرهایی مثل تیر/ستون/دیافراگم سقف؛ با نوار جداکننده و دیتیل جداسازی کنترل می‌شود (رجوع به جزئیات نصب).

جداول راهنما (اعداد تقریبی برای درک روند)

الف) کاهش صدای هوابرد (Rw) بر حسب هسته و ضخامت

برای تصمیم نهایی از گزارش آزمون/دیتاشیت همان محصول استفاده کنید.

ب) جذب صوتِ روکش داخلی (NRC/αw)

پ) نوفهٔ باران روی سقف فلزی (راهنما)

ارقام برای مقایسهٔ نسبی هستند؛ شرایط باران، دهانه و زیرسازه نیز اثرگذار است.

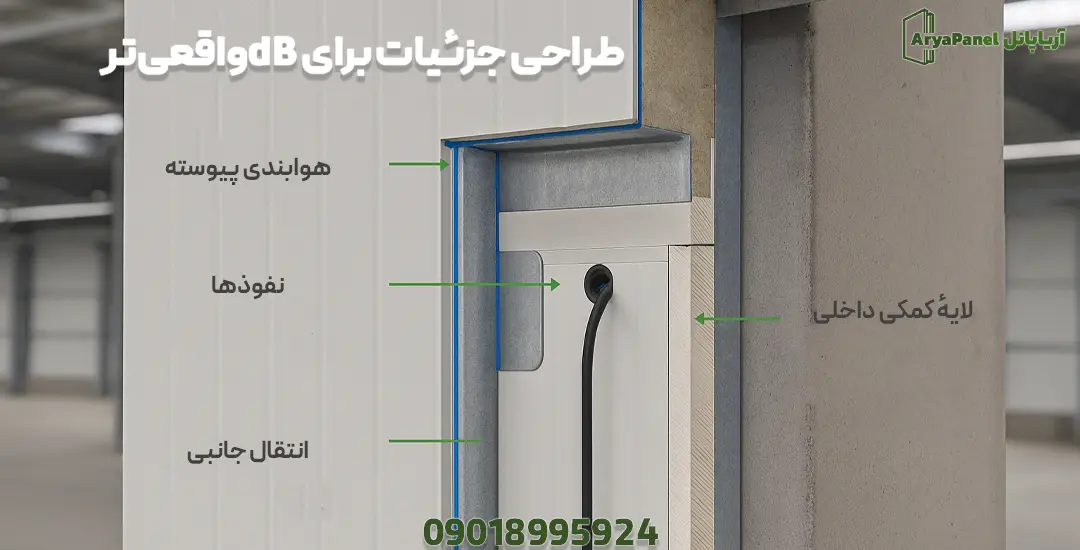

طراحی جزئیات برای dB واقعی‌تر

• هوابندی پیوسته: نوار درزبند و سیلانت مناسب در قفل طولی، درزهای عمودی و پیرامون بازشوها.
• نفوذها: دور داکت/کابل با کف‌بندی مناسب و درزگیر منعطف؛ از صفحات فلزی پیوستهٔ بدون جداکننده پرهیز کنید.
• انتقال جانبی: در اتصال پانل به تیر/ستون، از نوار جداکنندهٔ الاستومری استفاده کنید (راهنما در جزئیات نصب).
• لایهٔ کمکی داخلی: یک لایهٔ خشک‌ساخت داخلی (مثلاً دو لایه صفحات روکش‌دار گچی روی کُلیت مستقل) می‌تواند ۶–۱۰ dB به Rw افزوده کند.

آزمایشگاه در برابر میدان؛ چگونه بخوانیم؟

• Rw (Lab): عملکردِ جدارهٔ ایده‌آل در اتاق تست استاندارد.
• R′_w یا D_nT,w (Field): نتیجهٔ میدان؛ معمولاً ۲–۵ dB کمتر به‌علت انتقال جانبی و نشتی‌ها.
• اگر پروژه آکوستیک‌حساس است، هدف میدانی را مشخص کنید و از همین ابتدا برای آن طراحی کنید.

چک‌لیست سریع اجرا

• نواربندیِ پیوستهٔ درزها + کنترل گشتاور پیچ (نه بیش‌سفت، نه سست).
• زدن کلاهک/فریم مناسب دور بازشوها؛ از پل فلزی پیوسته خودداری کنید (راهنمای کلاهک‌ها در فلاشینگ‌ها و آبچکان‌ها).
• برای کاهش پژواک: پنل با روکش سوراخ‌دار داخلی یا جذب‌کننده‌های سقفی/دیوارکوب تکمیلی.
• برای نوفهٔ باران: روکش بیرونی ضخیم‌تر، پروفیل عمیق‌تر، و هستهٔ معدنی/متراکم‌تر (گزینه‌های روکش در روکش‌ها).

دانلود (نمونه)

• واژه‌نامهٔ شاخص‌های آکوستیک (Rw/STC/NRC/αw و…)
• راهنمای دیتیل‌های ضدانتقال جانبی برای اتصالات پانل
• چک‌لیست اندازه‌گیری میدانی (R′_w/D_nT,w)

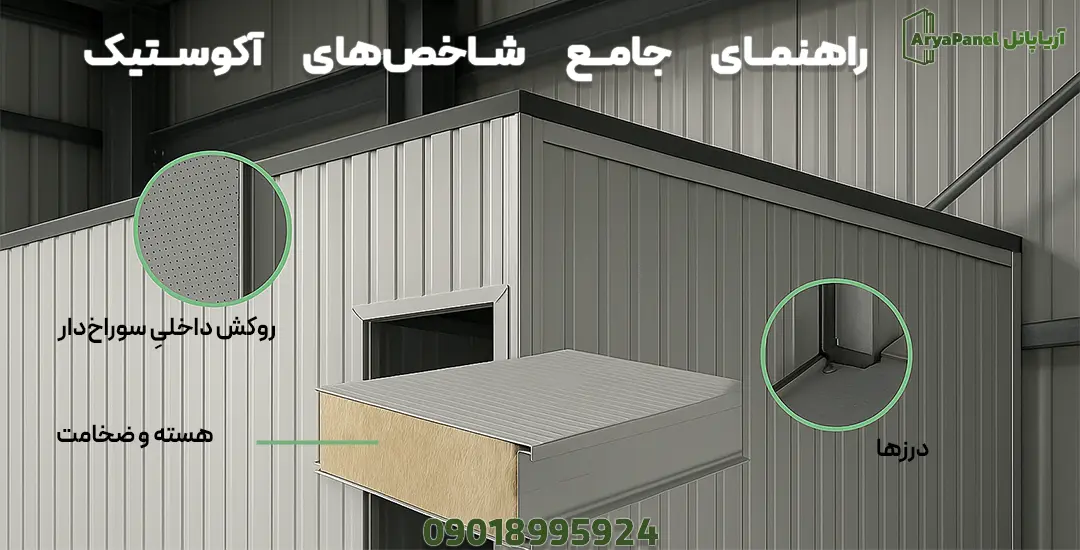

راهنمای جامع «شاخص‌های آکوستیک»؛ چگونه دیوار و سقف پانلی را واقعاً آرام کنیم؟

وقتی از آکوستیکِ ساندویچ پانل صحبت می‌کنیم، معمولاً اعداد Rw و NRC روی کاغذ چشم‌نوازند؛ اما تجربهٔ پروژه‌ها نشان می‌دهد اگر جزئیات اجرا و مسیرهای جانبی را جدی نگیریم، نتیجهٔ میدان ۲ تا ۵ dB ضعیف‌تر خواهد بود و صدایی که می‌شنویم با انتظارمان نمی‌خواند. این جمع‌بندی بلند به شما کمک می‌کند مسیر تصمیم‌سازی را قدم‌به‌قدم طی کنید و از انتخاب هسته و ضخامت تا دیتیل نصب و کنترل کیفیت، صدایی آرام و قابل‌دفاع تحویل دهید.

۱) ابتدا «نوع مسئلهٔ صوتی» را مشخص کنید. سه مسئلهٔ رایج داریم: عبور صدای بیرون به داخل (ترافیک، همسایهٔ صنعتی)، پژواکِ فضای داخلی (همهمه، وضوح گفتار پایین)، و نوفهٔ باران/تگرگ روی سقف. هر کدام نسخهٔ متفاوتی دارند: برای عبور، به Rw بالا و هوابندی دقیق نیاز دارید؛ برای پژواک، به جذب صوت (NRC/αw) و توزیع آن در فضا؛ و برای باران، به جرم و سفتی ورق بیرونی و هستهٔ متراکم‌تر.

۲) هسته و ضخامت؛ قلب کاهش صدای هوابرد. پشم‌سنگ (MW) به‌دلیل دانسیته و تلفات برشی، معمولاً Rw بالاتری نسبت به PIR/PUR می‌دهد. افزایش ضخامت، فاصلهٔ بین روکش‌ها را بیشتر می‌کند و رفتار جداره شبیه «دو پوسته با هستهٔ اتلافی» می‌شود؛ نتیجه، dB بهتر است. برای نویز ترافیک/دیگ بخار همسایه، MW ۱۰۰–۱۲۰ میلی‌متر انتخاب امن‌تری است. اگر حرارت اولویت بالاتری دارد و PIR لازم است، dB را با لایهٔ کمکی داخلی جبران کنید.

۳) روکش و پروفیل؛ چرا برای باران مهم‌اند؟ نوفهٔ باران از ارتعاش ورق بیرونی می‌آید. ورق ضخیم‌تر (مثلاً ۰٫۶ به‌جای ۰٫۵ میلی‌متر) و پروفیل عمیق‌تر، سختی خمشی را بالا می‌برند و دامنهٔ ارتعاش را کم می‌کنند. هستهٔ متراکم‌تر مثل MW هم انرژی ضربه را بهتر مستهلک می‌کند. اگر کاربری شما اداری/آموزشی است، همین دو انتخاب ساده می‌تواند چند dB صدای باران را پایین بیاورد.

۴) روکش داخلیِ سوراخ‌دار؛ نسخهٔ سادهٔ ضدپژواک. اگر داخل سالن پژواک زیاد است، پنل با روکش داخلی میکروپِرف + هستهٔ معدنی، جذب بالایی (NRC≈۰٫۶–۰٫۹) می‌دهد و همهمه را به‌وضوح کم می‌کند. اگر پنل‌های موجود صاف‌اند، از ابزارهای تکمیلی مثل سقف آکوستیک معلق یا دیوارکوب‌های جذب‌کننده استفاده کنید. مکان نصب مهم است: سطوح موازیِ بزرگ و گوشه‌های فضا را هدف بگیرید تا اثر بیشتری ببینید.

۵) درزها را مثل «سوراخ صدا» ببینید. Rw روی کاغذ بر اساس پنل بی‌نقص است. در میدان، کوچک‌ترین نشتی هوا در قفل طولی یا دور بازشو می‌تواند چند dB از عملکرد کم کند. راهکار ساده است: نوار درزبند فشرده، سیلانتِ منعطف در گوشه‌ها، فشار یکنواخت پیچ‌ها و کنترل کیفیت تحویل. همین چند بند ارزان، سرمایه‌گذاری پُربازدهی برای dB واقعی است.

۶) انتقال جانبی؛ صدایی که از راه دیگری می‌آید. حتی اگر دیوار پانلی عالی باشد، صدا می‌تواند از سقف مجاور، روسازهٔ فولادی، یا شکاف‌های پیرامون عبور کند. این «Flanking» مهم‌ترین علت تفاوت آزمایشگاه و میدان است. درمان: نوار جداکنندهٔ الاستومری بین پانل و تیر/ستون، قطع پیوستگی‌های فلزی غیرضروری، و برای فضاهای حساس، افزودن لایهٔ داخلیِ مستقل (Stud + دو لایه برد) که جداسازی سازه‌ای ایجاد می‌کند.

۷) لایهٔ کمکی داخلی چقدر مؤثر است؟ اضافه‌کردن یک قاب سبک داخلی با دو لایهٔ روکش‌دار گچی (و حتی یک لایه عایق پُرکننده) معمولاً ۶ تا ۱۰ dB به Rw سیستم می‌افزاید—به‌ویژه وقتی با جداسازی از پوستهٔ بیرونی نصب شود. این ترفند برای سالن‌های کنار بزرگراه یا اتاق‌های حساس به نویز بیرونی بسیار کارآمد است.

۸) باران، سقف و ساکنان حساس. در ساختمان‌های آموزشی/اداری زیر سقف فلزی، صدای باران می‌تواند مزاحم باشد. سه کار ساده: الف) روکش بیرونی را نیم‌پله ضخیم‌تر بگیرید، ب) پروفیل عمیق‌تر انتخاب کنید، پ) اگر امکان دارد هستهٔ معدنی بگیرید یا حداقل ضخامت هسته را افزایش دهید. جزئیات نصب مثل فواصل پرلین و گشتاور پیچ نیز بر رفتار لرزشی اثر دارند.

۹) آزمایشگاه در برابر میدان—چرا اعداد فرق دارند؟ در اتاق تست، جداره‌ها بی‌نقص و اتصال‌ها کنترل‌شده‌اند. در سایت، با دهانه‌های واقعی، بازشوها، نفوذها و سازهٔ مشترک طرفیم. به همین دلیل توصیه می‌کنیم برای پروژه‌های حساس، هدف میدانی تعریف کنید: مثلاً اگر به R′_w=۳۵ dB نیاز دارید، جداره‌ای انتخاب کنید که Rw آزمایشگاهیِ آن ۳۸–۴۰ dB است و انتقال جانبی‌اش را هم مدیریت کنید.

۱۰) جذب داخلی یا کاهش عبور؟ این دو را با هم قاطی نکنید. جذب صوت (NRC/αw) همهمه را کم و وضوح گفتار را بهتر می‌کند، اما عبور صدا از دیوار به بیرون را لزوماً کم نمی‌کند. اگر شکایت همسایه‌ها از صدای شماست، Rw را بالا ببرید؛ اگر شکایت کارکنان از پژواک داخل است، جذب اضافه کنید—و البته می‌توانید هر دو را همزمان داشته باشید (روکش داخلی سوراخ‌دار + MW).

۱۱) چند سناریوی واقعی برای تصمیم سریع.
۱) سالن تولید کنار بزرگراه: هدف کاهش عبور نویز ترافیک → MW ۱۰۰–۱۲۰ mm + نواربندی دقیق درزها + لایهٔ داخلیِ مستقل در دیوار رو به جاده (تا +۸ dB).
۲) سالن ورزشی با پژواک: پنل با روکش داخلی میکروپِرف یا سقف آکوستیکِ مکمل روی ۳۰–40٪ سطح داخلی؛ هدف NRC متوسط رو به بالا (≥۰٫۶).
۳) ساختمان اداری زیر سقف فلزی: پروفیل عمیق + روکش ۰٫۶ + هستهٔ متراکم‌تر؛ اگر لازم است یک سقف کاذب جذب‌کننده اضافه کنید تا باران صدای آرام‌تری داشته باشد.
۴) اتاق کمپرسور: دیوار MW ضخیم + هوابندی جدی + جداسازی مسیرهای فلزی + در صورت نیاز اتاقک داخلی (Room-in-Room).

۱۲) کنترل کیفیت در تحویل؛ گوش و متر هر دو لازم‌اند. چند نقطهٔ تصادفی را از نظر پیوستگی نوار درز، گشتاور پیچ‌ها و آب‌بندی بازشوها بررسی کنید. اگر پروژه حساس است، اندازه‌گیری میدانی ساده (منبع نویز + سنجش آن‌سوی دیوار) تصویر خوبی از وضعیت می‌دهد. مشکلات رایج—مثل نشتی دور دریچه‌ها—با یک بار اصلاح، چند dB به نفع شما تغییر می‌دهند.

۱۳) اقتصاد کل‌عمر؛ dB ارزان از کجا می‌آید؟ همیشه ضخامت بیشتر یا سیستم خیلی گران لازم نیست. گاهی تنها با نواربندی حرفه‌ای درزها، جداسازی سادهٔ اتصال‌ها، یا افزودن یک لایهٔ داخلیِ سبک به یک وجه، به dB موردنیاز می‌رسید. برای باران هم یک پله افزایش ضخامت روکش بیرونی و انتخاب پروفیل درست، نسبت به راه‌حل‌های پیچیده، اثر/هزینهٔ بهتری دارند.

جمع‌بندی: آکوستیکِ خوب نتیجهٔ هم‌زمانِ «انتخاب درست» (هسته/ضخامت/روکش)، «جزئیات درست» (هوابندی/جداسازی/جذب) و «تحویل درست» (کنترل کیفیت و اصلاح موضعی) است. با این سه، عددِ روی کاغذ به تجربهٔ واقعی نزدیک می‌شود و فضای شما—چه صنعتی باشد و چه آموزشی—آرام، واضح و حرفه‌ای خواهد بود.
